Важным шагом при выводе нового оборудования на рынок, являются натурные испытания. Испытания способны выявить недостатки оборудования, которые по ряду причин невозможно предвидеть при разработке изделия.
В связи с значительной затратностью испытаний, некоторые производители, пропускают столь важный шаг или проводят только часть (например: электродинамические испытания).
Полимерные хомуты каталога КОРОБОВ прошли комплекс натурных испытаний, подтвердивших их надежность и безопасность:
- Испытание нитью накала (уникально);
- Испытание прямым пламенем (уникально);
- Испытание холодом (уникально);
- Электродинамические испытания.

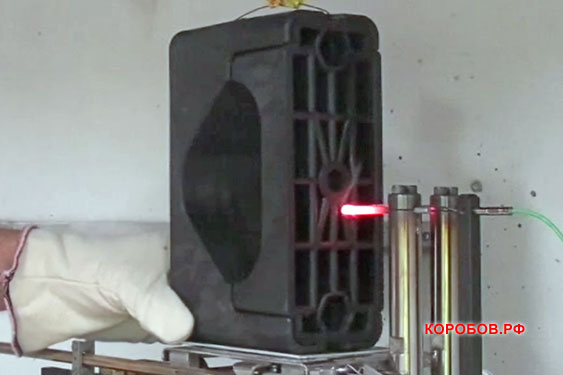

В ходе испытания нитью накала, хомут соприкасался с раскаленной нитью на протяжении фиксированного отрезка времени. Хомут не должен был воспламениться полностью, а при прекращении контакта с нитью, возможное локальное возгорание должно самозатухнуть.
Далее хомут подвергался воздействию открытого огня от газовой горелки на протяжении фиксированного отрезка времени.
Следующим этапом испытаний стал холод. Хомуты поместили в криогенную камеру, где они находились продолжительное время при отрицательной температуре.
Температура хомута должна была понизиться до заданной температуры для проведения теста на механическую прочность.
После выравнивания температуры хомута с температурой криогенной камеры, хомут подвергался проверке на соответствие заданных технических характеристик с действительными, при отрицательных температурах.
Еще одним этапом в серии испытаний стали тесты на стойкость хомутов к электродинамическим нагрузкам при коротких замыканиях в цепи.
В данной серии испытаний моделировалась аварийная ситуация на объекте - короткое замыкание трех фаз одножильного кабеля. Отрезки кабеля фиксировались хомутами и замыкались одним мощным шунтом. Затем подавался ток, определенной силы, согласно программы испытаний.
На фотографиях четко видно, как фазы кабеля расходятся в противоположные друг другу стороны. На хомуты действуют значительные нагрузки, передаваемые кабелем.
Видео
Более наглядно о ходе натурных испытаний Вы можете узнать из видео ролика.
Вывод
Применяя полимерные хомуты каталога КОРОБОВ, Вы получаете современное решение, главным критерием которого является надежность.
Приводим сводные характеристики хомутов.
| Параметр | Характеристика |
|---|---|
| Назначение | Прокладка кабелей с изоляцией из сшитого полиэтилена |
| Напряжение кабелей | 1, 6, 10, 20, 35, 64, 110, 220, 330, 400, 500 кВ |
| Материал | Композит полиамида |
| Механическая прочность | от 15 до 70 кН |
| Диаметр кабеля | от 18 до 145 мм |
| Температура эксплуатации | от -40 до +135 С |
Подробную информацию о кабельных хомутах, Вы можете узнать в соответствующих разделах каталога КОРОБОВ.
|
СТАТЬИ ПО ТЕМЕ: |
||
 |
 |
|

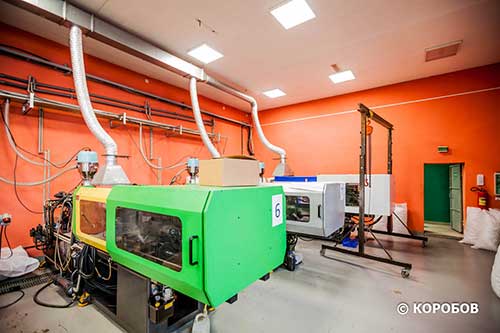

| Производство кабельных хомутов |
||
 |
 |
|
